材料(等级):TP304 / 304L, TP316 / 316L
标准(标准):GB 151 - 1999:“管壳式换热器”hg20537.2 - 92:“管壳式换热器”hg20537.2 - 92:《奥氏体不锈钢焊管用壳管式换热器技术要求》
ASTM A249/A249M-04a:焊接奥氏体钢锅炉、过热器、热交换器和冷凝器的标准规范管))
外直径(O。D): 15.88 ~ 114.3mm壁厚(W_T): 1.0 ~ 3.00mm
(焊接方法):氩弧焊或氩弧焊+等离子焊(TIG或TLG +等离子体)
(应用程序):锅炉,热交换器,冷凝器(锅炉、热交换器、冷凝管)
(包装):捆绑或木质包装(海有价值的包袱或木箱)
外直径(在) | 外直径 (毫米) |
厚度1.0(毫米) |
厚度1.20(毫米) |
厚度1.24(毫米) |
厚度1.50(毫米) | 厚度1.65(毫米) | 厚度2.00(毫米) | 厚度2.11(毫米) | 厚度3.00(毫米) |
5/8” | 15.88 | V | |||||||
3/4” | 19.05 | V | V | V | V | V | V | V | |
r | 25.4 | V | V | V | V | V | V | ||
11/4” | 31.8 | V | V | V | V | V | V | ||
11” | 38.1 | V | V | V | V | V | V | ||
2” | 50.8 | V | V | V | V | ||||
figueres〃 | 63.5 | V | V | V | V | ||||
3” | 76.2 | kV | V | V | V | ||||
3“半 | 88.9 | V | V | V | V | V | |||
r | 101.6 | V | V | V | V | V | |||
4” | 114.3 | V | V | V |
注:除以上规格外,我们还可根据客户要求定制材质管材产品。
不锈钢换热管规格尺寸及生产标准
换热器的尺寸主要是根据介质的流量、流量等,对气体的要求比较严格,因为气体进入壳体侧容易引起振动,需要调节喷嘴的大小来控制流量。喷嘴的长度主要由换热器连接设备的安装尺寸和空间决定。

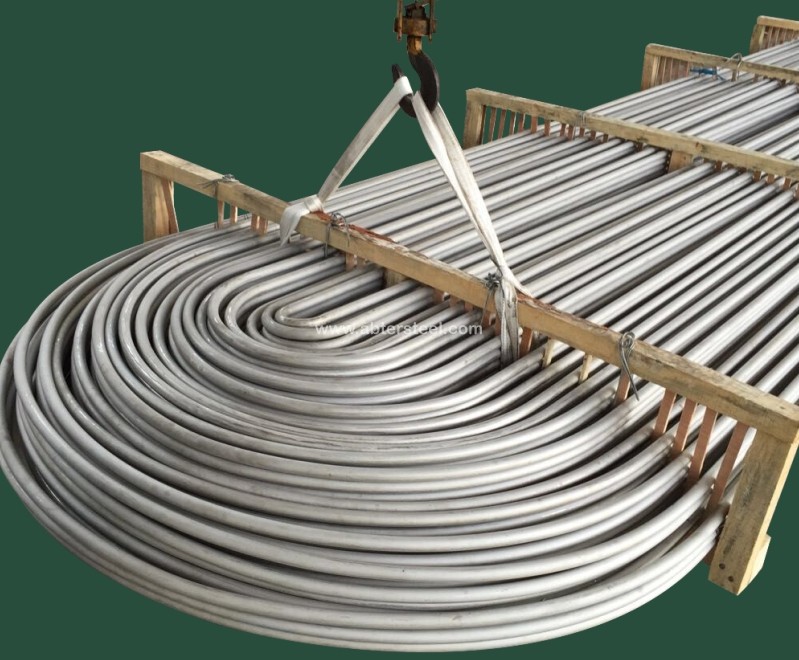

在市场上,我们必须重点关注浮头式换热器和冷凝器、固定管板式换热器、u型管式换热器等常见规格。

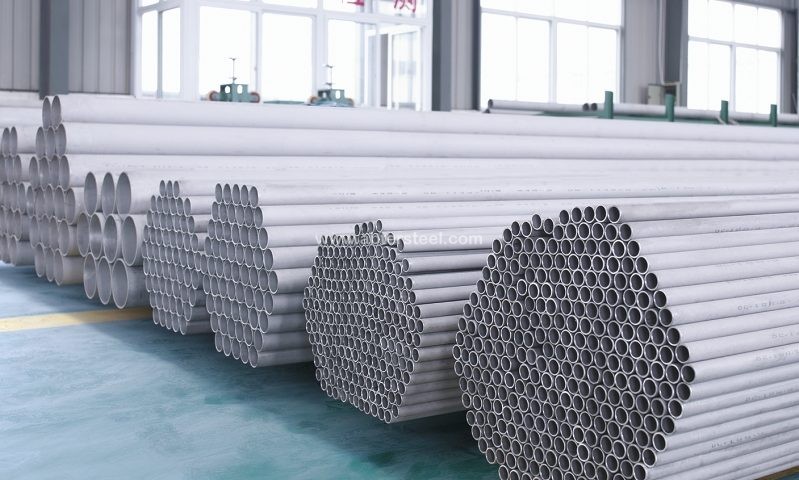

不锈钢换热管尺寸:
材料名称:外径x壁厚
无缝管:10.0~88.9 x 1.0~6.0mm焊管:12.7~76.2 x 0.5~3.05mm
换热器管的主要生产标准如下:
ASME sa213/sa213m“锅炉、过热器、换热器用无缝铁氧体和奥氏体合金钢管”;
ASME sa688/sa688m“给水加热器用焊接奥氏体不锈钢管”
通用ASME sa789/sa789m铁素体/奥氏体不锈钢无缝焊接管
ASME sa249/sa249m "锅炉、过热器、热交换器和冷凝器用焊接奥氏体钢管"
gb13296-91《锅炉、换热器不锈钢无缝管》在实际应用中,换热器往往要求非标准设计,此时换热器管长不符合标准。
