长半径 Elbow、短半径 Elbow、LR & SR Elbow

Long Radius Elbow短半音 ElbowLR ElbowSR Elbow理解差异

管道管道世界使用各种手肘改变流向管道.两种常见手肘类型是长半斯手肘和短半斯手肘术语LR手肘和SR手肘常互换使用,但理解两者间差异很重要

长半径 Elbow

长半径肘比短半径肘大半曲率LR肘法通常为模模管尺寸(NPS)1.5倍举个例子,如果你有6英寸管道, LR肘半径9英寸

使用LR肘法的好处是它为流水流或流气流透管道提供畅通路径大半径允许逐步方向改变,减少扰动和压力下降风险这使得LR手肘适合流效率关键应用,例如高速系统或含破损液系统

短半径 Elbow

短半径手肘比LR小半径曲率矩形缩增半径通常与标称管道尺寸(NPS)等值使用前一例 六英寸管道 半径六英寸曲线

SR肘常用于紧密空间或管道系统空间受限时使用由于其小半径,SR肘向量变化幅度更大,可能导致更高压下降并增加扰动因此,不推荐流程效率关键应用

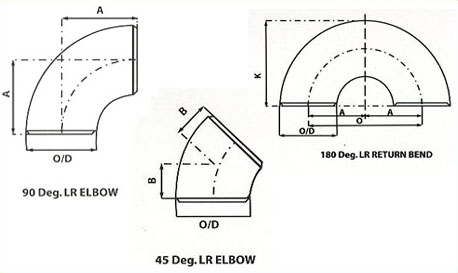

名词管道大小		外部直径 贝vel		中心结束			中心对中心		回面向
				45°Elbows	90度Elbows		180度回转
				H级	F级		P级		K级
DN	信息网	数组A	串联B	LR	LR	SR语言	LR	SR语言	LR	SR语言
15	1/2	21.3	18号	16	38号	-	76	-	48号	-
20码	3/4	26.9	25码	16	38号	-	76	-	51号	-
25码	一号	33.7	32码	16	38号	25码	76	51号	56号	41号
32码	11/4	42.4	38号	20码	48号	32码	95	64码	70码	52
40码	11/2	48.3	45码	24码	57号	38号	114	76	83号	62
50码	2	60.3	57号	32码	76	51号	152	102	106	81
65码	21/2	76.1(73)	76	40码	95	64码	公元191	127号	132	百元
80	3	88.9	89	47	114	76	229	152	159	121
90	31/2	101.6	-	55号	133	89	267	178	184	140
百元	4	114.3	108	63号	152	102	305	203	210	159
125	5	139.7	133	79	190	127号	381	254	262	公元197
150	6	168.3	159	95	229	152	457	305	313	237
二百	8	219.1	219	126	305	203	610	406	414	313
250	10	273.0	273	158	381	254	762	508	518	391
300	12	323.9	325	189	457	305	914	610	619	467
350	14	355.6	377	221	533	356	1067	711	711	533
400	16	406.4	426	253	610	406	1219	813	813	610
450	18号	457.2	478	284	686	457	1372	914	914	686
500	20码	508.0	529	316	762	508	1524	1016	1016	762
550	22号	559	-	347	838	559	注释 : 开工不尽量使用括号中的数字 二叉先选择A序列
600	24码	610	630	379	914	610
650	26	660	-	410	991	660
700	28码	711	720	442	1067	711
750	30码	762	-	473	1143	762
800	32码	813	820	505	1219	813
850	34号	864	-	537	1295	864
900	36号	914	920	568	1372	914
950	38号	965	-	600	1448	965
1000	40码	1016	1020	631	1524	1016
1050	42号	1067	-	663	1600	1067
11100	44号	1118	1120	694	1676	1118
1150	46号	1168	-	726	1753	1168
公元1200	48号	1220	1220	758	1829	1219

差异应用

LR手肘和SR手肘的主要差分在于半径曲率LR半径较大,提供滑动路径并降压SR肘半径小化,适合紧空格,但有可能导致更高压下降并增加扰动

LR手肘和SR手肘选择时,考虑管道系统的具体需求流效率关键空间许可时,LR手肘通常优先使用反之,如果空间有限流效率不为首要问题,SR肘可能是合适的选择

LR手肘和SR手肘是管道系统用来改变流向的两种手肘LR半径曲率较大,提供滑动路径并降压SR肘半径曲率小化,适合紧缺空间,但有可能导致高压下降和增加扰动

理解LR手肘和SR手肘之间的差分,允许你选择适合具体应用的手肘时作出知情决策。思考因素如流效率、空间约束和系统需求以确保管道系统最优性能和功能

理解不同类型钢管 Elbows:45度、90度和180度

管道和管道世界钢管肘基本组件用于改变流体方向各种手肘常用45度、90度和180度钢肘详细探索每种类型

45度钢 Elbow

45度钢肘设计 流体方向改变45度手肘类型安装在两管间,允许向向平稳过渡与90度肘相比,45度肘产生较少摩擦并导致低压下降这使得它适合需要保持低压应用

90度钢 Elbow

90度钢肘是最常用手肘类型可用两种变式:长半径90度肘和短半径90度肘

长半径90度Elbow

长半径90度肘安装在不同管道或管间间帮助改变流向90度角手肘通常用于连接水管泵、甲板排水管和阀门大半径曲流允许滑动路径平滑,减压下降并最小化扰动

短半径90度 Elbow

短半径90度肘比长半径肘短常用于空间有限应用虽能更锐化向向变化,但可导致更高压下降并增加乱流因此建议只当空间约束引起关注时使用半径短肘

180度钢 Elbow

180度钢肘设计 流水方向改变180度 有效逆流类肘系统常用最小沉积和低扰动因方向发生重大变化,通常产生低压

Stainless Steel:304/304L, 316/316L,316Ti,321,317L,310S,etc
A335-P1、P2、P5、P11、P12、P22、P91、P92、A369-FP1、P2A250-T1A209-T1A213-T2T9T12A199-T11T22
Duplex Stainless Steel: S31803(SAF2205),S32750(SAF2507),S31500(3RE60)

ASTMA234	滑动填充中值和合金钢标准规范高温服务类
ASTMA420	滑动填充低温度服务碳钢合金钢标准规范
ASTMA403	华氏无耐性钢管装配标准规范
ASMEB16.9	工厂织铁板焊接

ASTMA234

标准类	等级划分	C级	西城	mn	P级	S级	V级	内布	Ti市	Cr	莫市	宜家	Al	内布	N级	其余
		最大值	最大值	最大值	最大值	最大值	最大值	最大值	最大值	最大值	最大值	最大值	最大值	最大值	最大值	最大值
A234	WPC	0.28	-	1.20	030	030	-	-	-	-	-	-	-	-	-	-
	WPB	0.28	-	1.20	030	030	-	-	-	-	-	-	-	-	-	-
	WP11	0.05-0.15	0.50-1.0	0.30-0.60	0.025	0.025	-	-	-	1:00-1.50	0.44-0.65	-	-	-	-	-
	WP22	0.05-0.15	0.50	0.30-0.60	0.025	0.025	-	-	-	190-2.60	0.87-1.13	-	-	-	-	-
	WP5	0.15	0.50	0.30-0.60	0.025	0.025	-	-	-	4.00-6.00	0.45-0.65	-	-	-	-	-
	WP9	0.15	0.25-1.0	0.30-0.60	0.025	0.025	-	-	-	八零一0.00	0.90-1.10	-	-	-	-	-
	WP91	0.08-0.12	0.20-0.50	0.30-0.60	020	0.010	0.18-0.25	-	-	8:00-9.50	0.85-1.05	0.40	0.04	-	0.03-0.07	Cb 0.06-0.10
	WP92	0.07-0.13	0.5	0.30-0.60	020	0.010	0.15-0.25	-	-	850-9.50	0.30-0.60	0.40	0.04	-	0.03-0.07	Cb 0.04-0.09W1.5-2.00B 0.001-0.006

ASTMA420/A420M

铁牌号	类型	化学组成
		C级	西城	S级	P级	mn	Cr	宜家	莫市	其余	ób	ss	5	HB
WPL6	0.3	0.15-0.3	0.04	0.035	0.6-1.35	0.3	0.4	0.12	Cb:0.02;V:0.08	415-585	240	22号
WPL9	0.2		0.03	0.03	0.4-1.06		1.6-2.24			435-610	315	20码
WPL3	0.2	0.13-0.37	0.05	0.05	0.31-0.64		3.2-3.8			450-620	240	22号
WPL8	0.13	0.13-0.37	0.03	0.03	0.9		8.4-9.6			690-865	515	16

钢管 Elbows应用

钢管手肘在各种行业和田间寻找应用某些常用应用包括:

• 化学处理设施
• 食品产业
• 供水系统
• 电子产业
• 园艺和农业生产
• 太阳能设备管道
• 空调管道

手肘可兼容各种材料,如铜、塑料、钢、铸铁、铅、不锈钢和橡皮固定装置,使其多功能应用广度

结论

钢管肘部包括45度、90度和180度肘部在改变管道系统流水方向方面发挥着关键作用手肘类型选择取决于空间约束、压力要求和期望流道等因素选择合适的钢肘对系统最优性能至关紧要

选择时钢管肘需要考虑你申请的具体需求并咨询行业专家或有声望供应商,以确保适当适配和功能性通过理解各种钢肘的不同应用,你可作出知情决策并确保管道系统成功
