菩提树1。Kontrolle der Verformung冯nahtlosen Prazisionsrohren在内的des Kaltziehprozesses

这位Beitrag befasst西奇麻省理工学院der Verformung nahtloser Prazisionsrohre在内的des Kaltziehprozesses,麻省理工学院Finite-Elemente-Methoden。达斯
der Dehnungswert, der军队stereologische Messung des成绩der Korngrenzenverformung erhalten将,将jeweils麻省民主党Simulationsergebnis不
Ziehpass。Als材料,死Stahlsorte E235和E355 gewahlt,死来自der Anfangsdimension冯Φ70 x gezogen将6.3毫米bis zum结局
维·冯·F 50 x 3.75毫米的军队请来两Durchgange。死有限元软件变形2 d麻省理工学院der Lagrange-Methode将苏珥numerischen分析der Kalte verwendet
Zeichnungsprozess。

1 Einfuhrung
Kaltziehtechnologie死去,死苏珥Herstellung冯nahtlosen Prazisionsrohren verwendet将,hangt冯十分Faktoren ab, Prozessparameter der Kaltumformung Werkzeuggeometrie安防——和Endrohrabmessung了所以gewahlt dass一张hohe Qualitat der Rohre gewahrleistet坚持。嗯窝endgultigen Durchmesser和死Wandstarke祖erreichen Rohre了在mehreren Kaltziehschritten nacheinander reduziert。
死萤石entweder军队Ziehen des Rohrs军队一杯Matrize和军队Hinzufugen进行Stopfens erfolgen,是祖茂堂静脉besser definierten Wandstarke和inneren Oberflachenqualitat fuhrt。Das Kaltziehen麻省理工学院einem festen Stopfen这vielseitige Technologie,死在der normalerweise EisenhutteŽeleziarne Podbrezova verwendet将。死在这位Firma Versuchsergebnisse了麻省理工der这位劳动beschriebenen numerischen模拟不。

2 Experimentelles材料

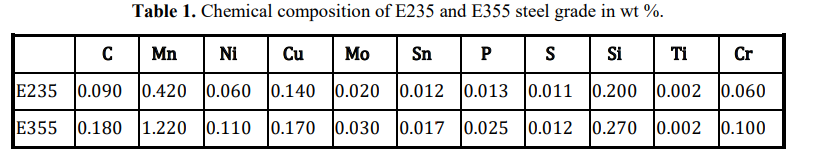

在这位劳动,Stahlsorte E235和E355 (ferritisch-perlitischer Kohlenstoffstahl,见表被认为是;als Ausgangsmaterial皮毛das Kaltziehen,热轧管的尺寸70 x 6.3毫米gewahlt。死mechanischen Eigenschaften冯E235-Stahl信德是不是folgt: Streckgrenze Re = (226 245) MPa,抗拉强度Rm343 441 MPa,延性A524日死mechanischen Eigenschaften冯E355-Stahl信德是不是folgt: Streckgrenze Re = (335 355) MPa,抗拉强度Rm490 630 MPa,延性A524

2.1工件和工具材料的造型

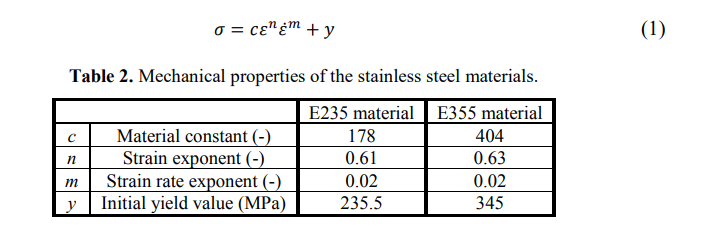

当温度保持低冷拔,材料性能不改变,因此可以应该由独立的温度变化。材料的行为被认为是不依赖于温度的,幂律的本构方程
塑料材料属性可以用情商。1。表示相当于有效塑性应变表示的有效塑性应变率,通过拉伸测试和材料参数的确定(1、5),他们是列在表中2。

管材料被认为是塑料,假定为各向同性硬化,和•冯•米塞斯屈服函数类型设置。
编织管的几何形状。八个元素是在墙上的管第一个六在第二次传球无花果。5。这个网格精度的工件就足够了,不需要re-mesh程序在计算。
形成的工具,(心轴和死亡)被认为是刚体。网格的工具不需要生成的模拟。

2.2数值模拟
变形2 d和拉格朗日计算为冷拔技术的数值模拟,根据给出的工具尺寸表3所示。最初的轴对称几何配置设置。绘图速度是9m。最低为1对所有经过实验和模拟边界条件。工具和材料之间的摩擦模型被选为滑移的价值0.08。

数据插值功能用于设置第二步计算。最后的数据从第一遍是转移,第二轮和设置。这个数据转换必须完成,因为没有一个interoperative绘图技术进行退火。

2.3拔管技术

主要生产步骤管冷拔技术Železiarne Podbrezova
是不是folgt:
•原料预处理(热轧管的尺寸Ø70 x6.3毫米)。
•冷/热指向管的目的(目标直径40毫米)。
•管的化学处理(Phosphatierung Beizen润滑)。
•冷拔(看到选项卡。3有关详细信息,)。
•中间退火和最终在保护气氛中退火。
•最终调节。
•表面检查Verpackung,防锈。
•调度。

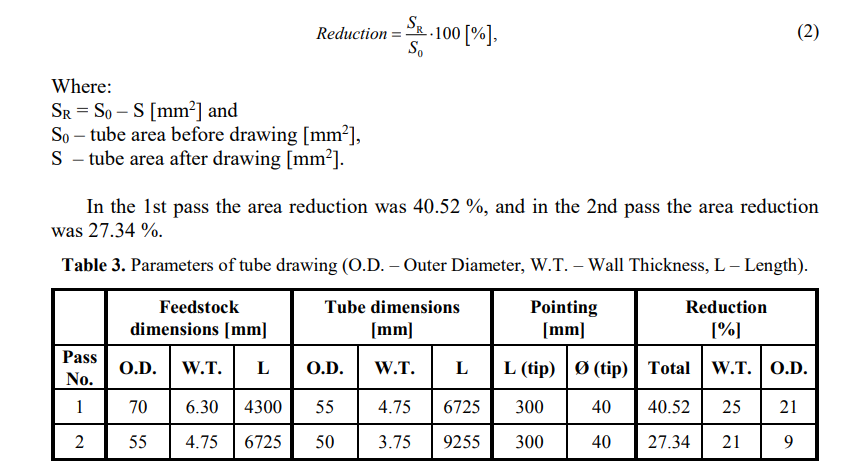

的最终减少管双行程技术领域(从Ø70 x6。3mmØ50 x3.75毫米)战争57.78%;在所有通过价值划分,而均匀
(siehe Tabelle 3)。管截面的计算(区域)减少:

管的局部塑性变形进行了分析。在随后的绘画步骤,管发生塑性变形。最终变形管几何和属性取决于应变值。它可以研究材料结构的变化和预测塑性变形。
每个不是在正交的微观结构切向平面和纵向变形管约500 x放大的光学显微镜和金相图一。切向金相切割是堂的三倍。管的内部表面上“我”,在管道的外表面“O”和中间的“M”管壁无花果。2。由于塑性变形,结构各向异性增加,粮食
边界方向的变形的观察。当地的应变分析是通过stereological测量程度的晶界取向(4、6)。各向异性的微观结构分解为各向同性,使用定量金相学平面的组件(3、4)(Saltykov体视学方法与面向测试线)。测量和计算参数局部塑性变形的变形区表中列出4所示。
